5МП-5, 5МП-12
|
|
Назначение
Модуль питания предназначен для питания постоянным
стабилизированным напряжением различных устройств.
Конструктивно модуль выполняется в виде запаянной печатной
платы без корпуса. Входное переменное напряжение и выходное
постоянное напряжение коммутируется штыревыми выводами PLDR,
расположенные снизу модуля. Так же посредством этих выводов
модуль запаивается в основную плату.
Модуль выпускается на одно выходное напряжение (5В или 12В).
Возможна (по требованию заказчика) настройка модуля на другое
выходное напряжение (диапазон допустимых значений 3-48V).
Модуль выдерживает короткие замыкания на выходе. После
устранения короткого замыкания на выходе обеспечивается
автоматический переход блока в рабочее состояние.
|
|
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от превышения и понижения входного напряжения;
- защита от перегрева;
- возможность подстройки и изменения выходного
напряжения;
- защита от короткого замыкания в нагрузке;
- светодиодная индикация выходного напряжения.
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения для модификаций
|
| -5В |
-12В |
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
5 |
12 |
| 2 |
Точность установки напряжения |
% |
2 |
| 3 |
Предел подстройки напряжения |
% |
±5 |
| 4 |
Общая нестабильность напряжения |
% |
4 |
| 5 |
Динамическая нестабильность напряжения |
% |
2 |
| 6 |
Пульсации напряжения общие |
мВ |
50 |
| 7 |
Ном. ток |
А |
0,7 |
0,4 |
| 8 |
Диапазон токов |
% |
0...120 |
| 9 |
Ном. мощность |
Вт |
3 |
| 10 |
Max. мощность |
Вт |
5 |
| 11 |
Частота преобразования |
кГц |
132 |
| 12 |
КПД |
% |
75 |
|
3. Общие параметры
|
| 1 |
tC диапазон эксплуатации |
C |
-10…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Габаритные размеры |
мм |
см. чертеж |
| 6 |
Подключение вход/выход |
|
Штыри PLDR (шаг 2,5мм) |
Открыть паспорт на изделие
|

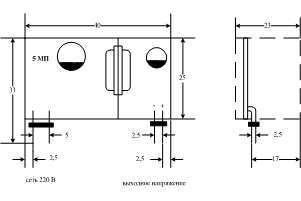

Оригинал чертежа
|
10МП-12
20МП-12
|
Назначение
Импульсный сетевой адаптер предназначен для питания
различных устройств постоянным стабилизированным
напряжением. Конструктивно адаптер выполняется в трех
вариантах:
- в корпусе с вилкой (10МП-ХХА, 20МП-ХХА). Входное переменное
напряжение подается на вилку, посредством которой блок
вставляется в розетку 220V. Постоянное выходное напряжение
снимается с выходного шнура (черный - "минус", черный с
полоской - "плюс"). Возможна поставка сетевых адаптеров
10МП-ХХА и 20МП-ХХА с различными разъемами на конце шнура.
- в малогабаритном пластмассовом прямоугольном корпусе
(10МП-ХХП, 20МП-ХХП). В таком варианте блока входное переменное
напряжение подается на винтовой клеммник. Постоянное
выходное напряжение снимается с выходного винтового
клеммника. Для подключения адаптеров 10МП-ХХП и 20МП-ХХП
необходимо разобрать корпус.
- в виде запаянной печатной платы без корпуса (10МП-ХХ,
20МП-ХХ). Входное переменное напряжение подается на штыревые
выводы PLDR, расположенные снизу модуля. Выходное постоянное
напряжение снимается со штыревых выводов PLDR. Модуль
запаивается в основную плату посредством штыревых выводов
PLDR.
Адаптеры выпускаются на одно выходное напряжение из ряда 5,
12, 14V. По требованию заказчика возможен выпуск адаптера на
другое напряжение (диапазон допустимых значений 5-48V).
|
 |
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- возможность изменения выходного напряжения;
- светодиодная индикация выходного напряжения (опция).
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
| 10МП |
20МП |
| -5 |
-12 |
-12 |
-24 |
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
5 |
12 |
12 |
24 |
| 2 |
Точность установки напряжения |
% |
2 |
| 3 |
Общая нестабильность напряжения |
% |
5 |
| 4 |
Пульсации напряжения общие |
мВ |
50 |
| 5 |
Ном. ток |
А |
1,6 |
0,8 |
1,5 |
1,4 |
| 6 |
Макс. ток |
А |
2 |
1 |
1,7 |
1,5 |
| 7 |
Частота преобразования |
кГц |
132 |
| 8 |
КПД |
% |
82 |
|
3. Общие параметры
|
| 1 |
tC диапазон эксплуатации |
C |
-10…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Режим работы (эксплуатации) |
|
Долговременный, естественная вентиляция |
| 6 |

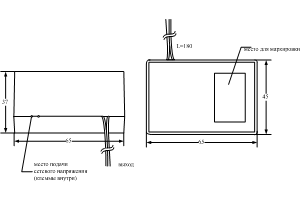

Габаритные размеры |
мм |
см. чертеж |
Открыть паспорт на изделие
|
|
Оригинал чертежа

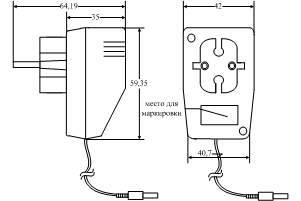

Оригинал чертежа
Оригинал чертежа
|
20МПФ
|
|
Назначение
Импульсный сетевой адаптер с фильтром 20МПФ-13П
предназначен для питания различных устройств постоянным
стабилизированным напряжением. Конструктивно адаптер
выполняется в малогабаритном пластмассовом прямоугольном
корпусе. Входное переменное напряжение подается на винтовой
клеммник. Постоянное выходное напряжение снимается с провода
выступающего за пределы корпуса. Для подключения адаптера
20МПФ-13П необходимо разобрать корпус.
|
|
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- возможность изменения выходного напряжения;
- светодиодная индикация выходного напряжения (опция);
- Дополнительный фильтр синфазных помех по выходу, для
снижения уровня высокочастотных помех, проходящих по
питанию в нагрузку.
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
13 |
| 2 |
Точность установки напряжения |
% |
2 |
| 3 |
Общая нестабильность напряжения |
% |
5 |
| 4 |
Пульсации напряжения общие |
мВ |
50 |
| 5 |
Ном. ток |
А |
1,5 |
| 6 |
Макс. ток |
А |
1,6 |
| 7 |
Частота преобразования |
кГц |
132 |
| 8 |
КПД |
% |
82 |
|
3. Параметры ЭМС и безопасности
|
| 1 |
Напряжение изоляции вход-выход (DC) |
кВ |
3 |
| 2 |
Сопротивление изоляции |
МОм |
20 |
| 3 |
Стандарты ЭМС |
|
ГОСТ Р 51318.14.1-99 |
| 4 |
Стандарты безопасности |
|
ГОСТ 12.2.006-87 (МЭК65-85) |
|
4. Общие параметры
|
| 1 |
tC диапазон эксплуатации |
C |
-10…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Режим работы (эксплуатации) |
|
Долговременный, естественная вентиляция |
| 6 |
Габаритные размеры |
мм |
см. чертеж |
Открыть паспорт на изделие
|
|
Оригинал чертежа
|
30МП-12
30МП-12A, 30МП-24A
|
Назначение
Модуль питания предназначен для питания постоянным
стабилизированным напряжением различных устройств.
Конструктивно модуль выполняется в двух вариантах:
- в малогабаритном неразбираемом пластмассовом корпусе с
вилкой (вариант 30МП-ХХА).
- в виде запаянной печатной платы без корпуса (30МП-ХХ). На
плате имеются крепежные отверстия.
Модуль выпускается на одно выходное напряжение из ряда 5, 12,
18, 24V. Возможна (по требованию заказчика) настройка модуля на
другое напряжение (диапазон допустимых значений 5-48V). Модуль
выдерживает короткие замыкания на выходе. После устранения
короткого замыкания на выходе обеспечивается автоматический
переход блока в рабочее состояние.
|
|
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от превышения и понижения входного напряжения;
- защита от перегрева;
- возможность подстройки выходного напряжения;
- возможность изменения выходного напряжения;
- защита от короткого замыкания в нагрузке;
- светодиодная индикация выходного напряжения.
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
| -12 |
-24 |
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
| 5 |
Рекомендуемый предохранитель |
А |
4 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
12 |
24 |
| 2 |
Точность установки напряжения |
% |
2 |
| 3 |
Предел подстройки напряжения |
% |
±5 |
| 4 |
Общая нестабильность напряжения |
% |
4 |
| 5 |
Динамическая нестабильность напряжения |
% |
2 |
| 6 |
Пульсации напряжения общие |
мВ |
50 |
| 7 |
Ном. ток |
А |
2,5 |
1,25 |
| 8 |
Диапазон токов |
% |
0...120 |
| 9 |
Номинальная мощность |
Вт |
30 |
| 10 |
Макс. мощность |
Вт |
35 |
| 11 |
Частота преобразования |
кГц |
132 |
| 12 |
КПД |
% |
82 |
|
3. Общие параметры
|
| 1 |
tC диапазон эксплуатации |
C |
-10…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Режим работы (эксплуатации) |
|
Долговременный, естественная вентиляция |
| 6 |
Габаритные размеры |
мм |
см. чертеж |
| 7 |
Подключение вход/выход |
|
Клеммы под винт, провод 0,5-1,5 Вилка 3 х IEC320-C14 (вилка 2
х IEC320-C8) - вход; кабель 1,3м с разъемом 5,5 / 2,1 + внутри - выход |
Открыть паспорт на изделие
|
|

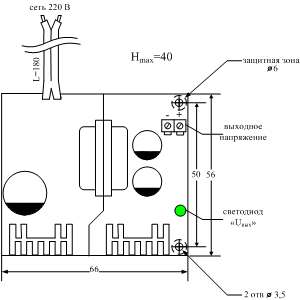

Оригинал чертежа

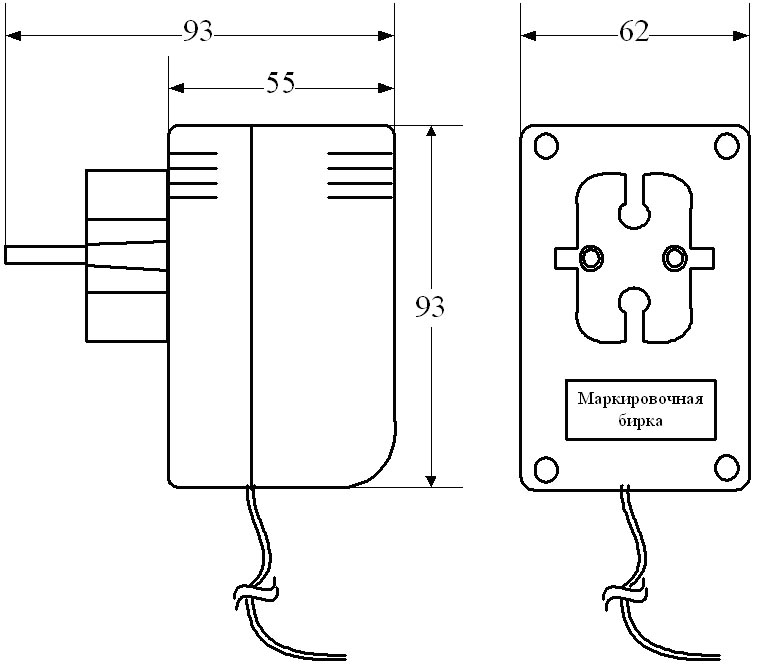

Оригинал чертежа
|

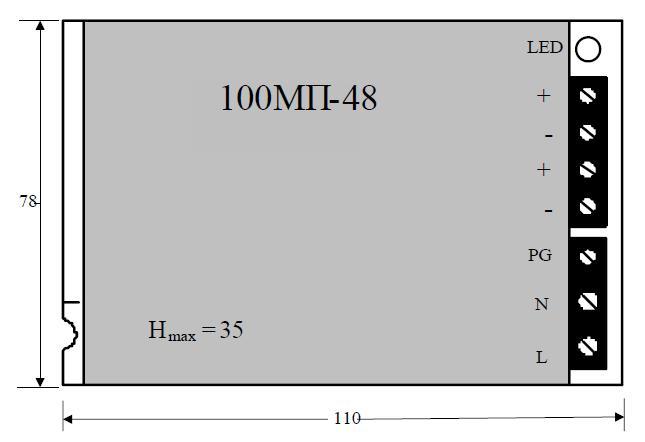

100МП-33М, 100МП-48М
|
Назначение
Модуль питания предназначен для питания постоянным
стабилизированным напряжением различных устройств.
Конструктивно модуль выполняется в двух вариантах:
- в малогабаритном пластмассовом прямоугольном корпусе
(100МП-ХХП).
- в виде запаянной печатной платы без корпуса (100МП-ХХ).
Модули питания серии «100МП» предназначены для пи¬тания
постоянным стабилизированным напряжением различных
устройств. Конструктивно модуль выполняется в металлическом
корпусе. Модули выпускаются c выходным напряжением 33В, 48В.
Возможно (по требованию заказчика) изготовление модуля на
другое напряжение (диапазон допустимых значений 9-48В). Модуль
выдерживает корот¬кие замыкания на выходе. После устранения
короткого замыкания на вы¬ходе обеспечивается переход блока
в рабочее состояние путем снятия сетевого напряжения.
|
|
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от превышения и понижения входного напряжения;
- защита от перегрева;
- возможность подстройки и изменения выходного
напряжения;
- защита от короткого замыкания в нагрузке;
- подстройка выходного напряжения ±7%;
- светодиодная индикация выходного напряжения.
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
| -33 |
-48 |
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
| 5 |
Рекомендуемый предохранитель |
А |
4 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
33 |
48 |
| 2 |
Подстройка выходного напряжения |
% |
±7 |
| 4 |
Общая нестабильность напряжения |
% |
±2 |
| 5 |
Динамическая нестабильность напряжения |
% |
±5 |
| 6 |
Пульсации напряжения общие |
мВ |
100 |
| 7 |
Ном. ток |
А |
3 |
2 |
| 8 |
Диапазон выходных токов |
% |
0...120 |
| 9 |
Номинальная мощность |
Вт |
100 |
| 10 |
Макс. мощность |
Вт |
120 |
| 11 |
Частота преобразования |
кГц |
70 |
| 12 |
КПД |
% |
82 |
|
3. Общие параметры
|
| 1 |
t°C диапазон эксплуатации |
°C |
-10…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Режим работы (эксплуатации) |
|
Долговременный, естественная вентиляция |
| 6 |
Габаритные размеры |
мм |
см. чертеж |
| 7 |
Исполнение и материал корпуса |
|
металл |
| 8 |
Подключение вход |
|
Клеммник под винт |
| 9 |
Подключение выход |
|
Клеммник под винт |
Открыть паспорт на изделие
|
|

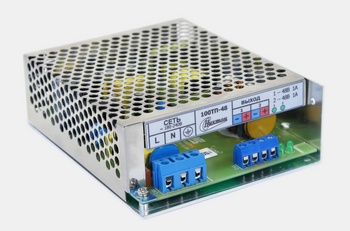

100ТП-48
|
|
Назначение
Модули питания «100ТП-48» предназначены для работы в схемах
распределенного питания видеонаблюдения и систем безопасности.
Эффективно работает с DC/DC- преобразователями типа импульсного
стабилизатора напряжения 1СН-4812.
Модуль легко переносит пусковые перегрузки и короткие замыкания на выходе.
Он имеет 2 раздельных выхода, защищенных самовосстанавливающимися предохранителями.
Модуль выпускается c выходным напряжением 48В. Возможно (по требованию заказчика)
изготовление модуля на другое напряжение (диапазон допустимых значений 9-48В).
Конструктивно модуль выполняется в металлическом корпусе.
|
|
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от превышения и понижения входного напряжения;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- светодиодная индикация выходного напряжения.
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
| 48В |
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
| 5 |
Рекомендуемый предохранитель |
А |
4 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
48 |
| 4 |
Общая нестабильность напряжения |
% |
±5 |
| 7 |
Ном. ток канала: |
А |
0...1 |
| 9 |
Номинальная мощность |
Вт |
100 |
| 10 |
Макс. мощность |
Вт |
120 |
| 12 |
КПД |
% |
82 |
|
3. Общие параметры
|
| 1 |
t°C диапазон эксплуатации |
°C |
0…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Режим работы (эксплуатации) |
|
Долговременный, естественная вентиляция |
| 6 |

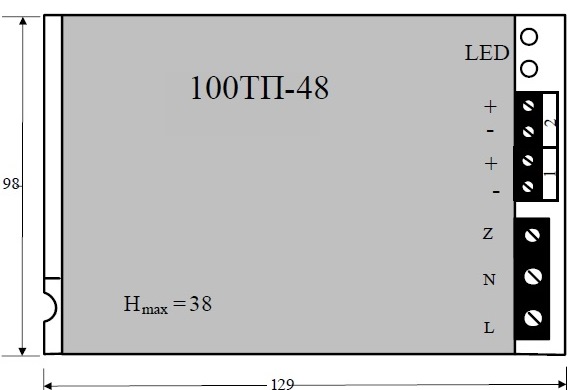

Габаритные размеры |
мм |
см. чертеж |
| 7 |
Исполнение и материал корпуса |
|
металл |
| 8 |
Подключение вход |
|
Клеммник под винт |
| 9 |
Подключение выход |
|
Клеммник под винт |
Открыть паспорт на изделие
|
|
|
