ББП 40M (Многоканальный)
|
|
Назначение
Бесперебойные 8/4 канальные блоки питания «ББП40М-12Б»
предназначены для бесперебойного питания видеокамер и
других нагрузок стабилизированным напряжением постоянного
тока.
Блок питания «ББП40М-12Б» обеспечивает питание 8-ми
видеокамер с током потребления 0,25А или 4-х видеокамер с током
потребления 0,5А.
Конструктивно устройство выпускается как законченное
изделие в металлическом боксе с замком и с местом под
аккумулятор.
|
|
Функциональные возможности
- широкий диапазон входного (сетевого) напряжения;
- защита от превышения входного напряжения;
- защита от перегрева;
- плавная регулировка выходного напряжения каждого из
каналов в диаппазоне 12...16В;
- дополнительные выходные фильтры для устранения помех в
видеосигнале видеокамер и взаимного влияния нагрузок;
- защита от превышения выходного напряжения 19В;
- защита от перегрузки и короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора
(самовостанавливающийся предохранитель 4А);
- автоматическое зарядное устройство с режимом
стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе
блока от АКБ);
- светодиодная индикация режимов работы (зеленый - работа
блока от сети, желтый - наличие выходного напряжения,
красный - заряд/разряд аккумулятора).
|
|
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
Примечание |
| 1 |
Входное напряжение |
В |
~150…~250 |
|
| 2 |
Минимальное напряжение работоспособности |
В |
~95 |
|
| 3 |
Частота питающей сети |
Гц |
47…430 |
|
| 4 |
Выходное напряжение |
В |
12...16 |
Ручная регулировка каждого канала |
| 5 |
Точность установки напряжения |
% |
5 |
Для каждого канала |
| 6 |
Общая нестабильность выходного напряжения |
% |
3 |
Для каждого канала |
| 7 |
Динамическая нестабильность выходного напряжения |
% |
3 |
Для каждого канала |
| 8 |
Пульсации выходного напряжения общие |
мВ |
50 |
Для каждого канала |
| 9 |
Выходной ток ном.
4-х канальный
8-ми канальный |
A |
0,5
0,25 |
Для каждого канала |
| 10 |
Частота преобразования |
кГц |
250 |
Для каждого канала |
| 11 |
Ток заряда АКБ |
A |
0,3...0,4 |
|
| 12 |
Напряжение заряда АКБ |
В |
27...28 |
|
| 13 |
Напряжение отсечки АК |
В |
20...21 |
|
| 14 |
Температурный диапазон |
C |
0...+45 |
|
| 15 |
Режим работы |
|
долговременный |
|
| 16 |
Габаритные размеры |
мм |
290x275x100 |
|
Открыть паспорт на изделие
|
ББП80M-12Б (Многоканальный) |
 |
Назначение
Бесперебойные 8/4 канальные блоки питания «ББП80М-12Б»
предназначены для бесперебойного питания видеокамер и
других нагрузок стабилизированным напряжением постоянного
тока.
Блок питания «ББП80М-12Б» обеспечивает питание 8-ми
видеокамер с током потребления 0,5А или 4-х видеокамер с током
потребления 1А.
Конструктивно устройство выпускается как законченное
изделие в металлическом боксе с замком и с местом под
аккумулятор.
|
|
Функциональные возможности
- широкий диапазон входного (сетевого) напряжения;
- защита от превышения входного напряжения;
- защита от перегрева;
- плавная регулировка выходного напряжения каждого из
каналов в диаппазоне 12...16В;
- дополнительные выходные фильтры для устранения помех в
видеосигнале видеокамер и взаимного влияния нагрузок;
- защита от превышения выходного напряжения 19В;
- защита от перегрузки и короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора
(самовостанавливающийся предохранитель 4А);
- автоматическое зарядное устройство с режимом
стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе
блока от АКБ);
- светодиодная индикация режимов работы (зеленый - работа
блока от сети, желтый - наличие выходного напряжения,
красный - заряд/разряд аккумулятора).
|
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения |
Примечание |
| 1 |
Входное напряжение |
В |
~150…~250 |
|
| 2 |
Минимальное напряжение работоспособности |
В |
~95 |
|
| 3 |
Частота питающей сети |
Гц |
47…430 |
|
| 4 |
Выходное напряжение |
В |
12...16 |
Ручная регулировка каждого канала |
| 5 |
Точность установки напряжения |
% |
5 |
Для каждого канала |
| 6 |
Общая нестабильность выходного напряжения |
% |
3 |
Для каждого канала |
| 7 |
Динамическая нестабильность выходного напряжения |
% |
3 |
Для каждого канала |
| 8 |
Пульсации выходного напряжения общие |
мВ |
50 |
Для каждого канала |
| 9 |
Выходной ток ном.
4-х канальный
8-ми канальный |
A |
1
0,5 |
Для каждого канала |
| 10 |
Частота преобразования |
кГц |
250 |
Для каждого канала |
| 11 |
Ток заряда АКБ |
A |
0,3...0,4 |
|
| 12 |
Напряжение заряда АКБ |
В |
27...28 |
|
| 13 |
Напряжение отсечки АК |
В |
20...21 |
|
| 14 |
Температурный диапазон |
C |
0...+45 |
|
| 15 |
Режим работы |
|
долговременный |
|
| 16 |
Габаритные размеры |
мм |
290x275x105 |
|
Открыть паспорт на изделие |
30МПК-12
|
Назначение
Модуль питания предназначен для питания постоянным
стабилизированным напряжением различных устройств.
Конструктивно модуль выполняется в двух вариантах:
- в металлическом боксе (вариант 30МПК-ХХБ).
- в виде запаянной печатной платы без корпуса (30МПК-ХХ). На
плате имеются крепежные отверстия.
Модуль выпускается на одно выходное напряжение 12В.
Возможна (по требованию заказчика) настройка модуля на другое
напряжение (диапазон допустимых значений 5-48V). Модуль
выдерживает короткие замыкания на выходе. После устранения
короткого замыкания на выходе обеспечивается автоматический
переход блока в рабочее состояние.
|
|
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от превышения и понижения входного напряжения;
- защита от перегрева;
- возможность подстройки выходного напряжения;
- возможность изменения выходного напряжения;
- защита от короткого замыкания в нагрузке;
- светодиодная индикация выходного напряжения.
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
| -12 |
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
| 5 |
Рекомендуемый предохранитель |
А |
4 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
12 |
| 2 |
Точность установки напряжения |
% |
2 |
| 3 |
Предел подстройки напряжения |
% |
±5 |
| 4 |
Общая нестабильность напряжения |
% |
4 |
| 5 |
Динамическая нестабильность напряжения |
% |
2 |
| 6 |
Пульсации напряжения общие |
мВ |
50 |
| 7 |
Ном. ток |
А |
2,5 |
| 8 |
Диапазон токов |
% |
0...120 |
| 9 |
Номинальная мощность |
Вт |
30 |
| 10 |
Макс. мощность |
Вт |
35 |
| 11 |
Частота преобразования |
кГц |
132 |
| 12 |
КПД |
% |
82 |
|
3. Параметры ЭМС и безопасности
|
| 1 |
Напряжение изоляции вход-выход |
кВ |
4 |
| 2 |
Сопротивления изоляции |
МОм |
20 |
| 3 |
Стандарты ЭМС |
|
ГОСТ Р 51318.14.1-99 |
| 4 |
Стандарты безопасности |
|
ГОСТ 12.2.006-87 (МЭК65-85) |
|
4. Общие параметры
|
| 1 |
tC диапазон эксплуатации |
C |
-10…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Режим работы (эксплуатации) |
|
Долговременный, естественная вентиляция |
| 6 |
Габаритные размеры |
мм |
а) 195х163х73
б) 100х55х40 |
Открыть паспорт на изделие
|
|

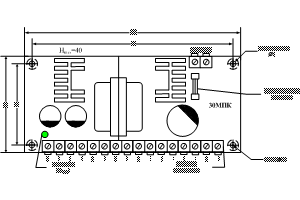

Оригинал чертежа

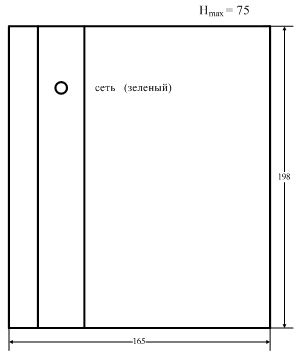

Оригинал чертежа
|
50МП-12, 50МП-19, 50МП-24
|
Назначение
Модуль питания предназначен для питания постоянным
стабилизированным напряжением различных устройств. Модуль
конструктивно выполняется в трех вариантах:
- в малогабаритном пластмассовом прямоугольном корпусе
(50МП-ХХА).
- в виде запаянной печатной платы без корпуса(50МП-ХХ) с
габаритными размерами 90 х 75мм.
- в виде запаянной печатной платы без корпуса(50МП-ХХП) с
габаритными размерами 123 х 61мм.
Модули выпускается на одно выходное напряжение из ряда 12,
19, 24V. Возможна (по требованию заказчика) настройка модуля на
другое напряжение (диапазон допустимых значений 9-48V). Модуль
выдерживает короткие замыкания на выходе. После устранения
короткого замыкания на выходе обеспечивается автоматический
переход блока в рабочее состояние.
|
 |
Функциональные возможности
- Широкий диапазон входных напряжений;
- защита от превышения и понижения входного напряжения;
- защита от перегрева;
- возможность подстройки выходного напряжения;
- возможность изменения выходного напряжения;
- защита от короткого замыкания в нагрузке;
- светодиодная индикация выходного напряжения.
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
| -12 |
-19 |
-24 |
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~150...~250 |
| 3 |
min. напряжение работоспособности |
В |
~95 |
| 4 |
Частота питающей сети |
Гц |
47...430 |
| 5 |
Рекомендуемый предохранитель |
А |
3 |
|
2. Выходные параметры
|
| 1 |
Ном. напряжение |
В |
12 |
19 |
24 |
| 2 |
Точность установки напряжения |
% |
2 |
| 3 |
Предел подстройки напряжения |
% |
±5 |
| 4 |
Общая нестабильность напряжения |
% |
4 |
| 5 |
Динамическая нестабильность напряжения |
% |
2 |
| 6 |
Пульсации напряжения общие |
мВ |
50 |
| 7 |
Ном. ток |
А |
4 |
2,5 |
2,0 |
| 8 |
Диапазон токов |
% |
0...120 |
| 9 |
Номинальная мощность |
Вт |
50 |
| 10 |
Макс. мощность |
Вт |
60 |
| 11 |
Частота преобразования |
кГц |
132 |
| 12 |
КПД |
% |
82 |
|
3. Общие параметры
|
| 1 |
tC диапазон эксплуатации |
C |
-10…+50 |
| 2 |
tC диапазон хранения |
C |
-30…+100 |
| 3 |
Относительная влажность |
% |
<90 |
| 4 |
Атмосферное давление |
кПа |
88…108 |
| 5 |
Режим работы (эксплуатации) |
|
Долговременный, естественная вентиляция |
| 6 |
Габаритные размеры |
мм |
см. чертеж |
| 7 |
Исполнение и материал корпуса |
|
Бескорпусное / пластмассовый корпус |
| 8 |
Подключение вход |
|
а) Сетевой шнур с двуполюсной вилкой
б) Клеммы под винт (провод 0,5-1,5мм
2) |
| 9 |
Подключение выход |
|
Клеммы под винт (провод 0,5-1,5мм
2) |
Открыть паспорт на изделие
|
|

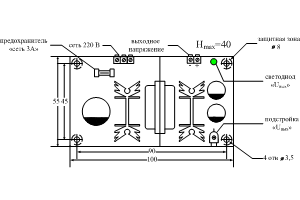

Оригинал чертежа

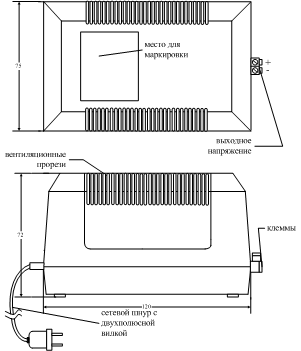

Оригинал чертежа
|
ББП-100
|
Назначение
Бесперебойный блок питания применяется для питания устройств, которые
должны быть запитаны постоянно, даже при отключении сетевого напряжения
(например: охранные системы, домофоны, системы связи и т.д.). Модуль
конструктивно выполняется в двух вариантах:
- Вариант №1 - законченное изделие в металлическом боксе с местом под
резервный АК;
- вариант №2 - в виде настроенной платы с клеммами под винт для
совместного использования в составе с другими радиоэлектронными блоками.
Модуль выдерживает короткие замыкания на выходе. После устранения
короткого замыкания на выходе обеспечивается автоматический
переход блока в рабочее состояние.
|
 |
Функциональные возможности
- Защита от превышения и от понижения входного напряжения;;
- Защита от перегрева;
- Защита от короткого замыкания в нагрузке;
- Защита от переполюсовки и перегрузки аккумулятора (предохранитель 10А);
- Автоматическое зарядное устройство с режимом стабилизации тока;
- Защита аккумулятора от глубокого разряда (при работе блока от АК);
- Светодиодная индикация режимов работы (зеленый - работа блока от сети, желтый - наличие выходного напряжения, красный - заряд аккумулятора).
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значения
|
|
1. Входные параметры
|
| 1 |
Ном. напряжение |
В |
~220 |
| 2 |
Диапазон напряжений |
В |
~155...~245 |
| 3 |
Частота питающей сети |
Гц |
47...430 |
|
2. Выходные параметры
|
| 1 |
Выходное напряжение |
В |
13,8В |
| 2 |
Общая нестабильность напряжения |
% |
5 |
| 3 |
Ном. ток |
А |
5 |
| 4 |
Ток заряда АК |
А |
1 |
| 5 |
Напряжение заряда АК |
В |
13,5-13,8 |
| 6 |
Напряжение отсечки АК |
В |
10,5-11,0 |
| 7 |
Режим работы |
|
Долговременный |
| 8 |
Габаритные размеры |
мм |
a)290х275х80 |
б)145х76,5х60 |
Открыть паспорт на изделие
|
ББП120-12(Б), ББП120-24(Б) |
Назначение
Бесперебойный блок питания применяется для питания
устройств, которые должны быть запитаны постоянно, даже при
отключении сетевого напряжения (например: охранные системы,
домофоны, системы связи и т.д.).
Конструктивно устройство выпускается как законченное изделие в металлическом корпусе.
Данный блок выпускается в двух электрических модификациях - «12В» и «24В».
|
 |
Функциональные возможности
- Защита от превышения и от понижения входного
напряжения;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора
(предохранитель 5А);
- автоматическое зарядное устройство с режимом
стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе
блока от АК);
- светодиодная индикация режимов работы (зеленый - работа
блока от сети, желтый - наличие выходного напряжения,
красный - заряд аккумулятора).
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения для модификаций |
| - 12В |
-24В |
| 1 |
Входное напряжение |
В |
~155…~245 |
| 2 |
Выходное напряжение |
В |
12/10,5-13,8 |
24/21-27 |
| 3 |
Общая нестабильность |
% |
5 |
| 4 |
Выходной ток ном. |
A |
8 |
4 |
| 5 |
Выходной ток max. |
А |
9 |
4,5 |
| 6 |
Ток заряда АК |
A |
1,5 |
| 7 |
Напряжение заряда АК |
В |
13,5-13,8 |
27,0-27,6 |
| 8 |
Напряжение отсечки АК |
В |
10,5-11,0 |
21,0-22,0 |
| 9 |
tC диапазон |
C |
0...+45 |
| 10 |
Режим работы |
|
долговременный |
| 11 |
Габаритные размеры |
мм |
a)см.чертеж |
Открыть паспорт на изделие |
Тиристорный трехфазный регулятор
|
|
Назначение:
Изделие предназначено для плавного регулирования
мощности в цепях переменного тока фазовым способом в составе
тиристорных либо симисторных регуляторов. Трехканальное
исполнение подходит для однофазного и трехфазного включений.
|
|
Технические характеристики
|
№ п/п
|
Наименование параметра
|
Ед. изм.
|
Значение
|
| 1 |
Напряжение питания от сети |
В |
85-265 |
| 2 |
Напряжение питания от выводов шины питания |
В |
11-15 |
| 3 |
Количество независимых каналов |
|
3 |
| 4 |
Частота напряжения силовой цепи |
Гц |
49-51 |
| 5 |
Рабочий диапазон длительности полуволны напряжения |
мс |
9,8-10,2 |
| 6 |
Пределы регулирования фазового угла включения
тиристоров |
град. |
6-175 |
| 7 |
Максимальный импульсный выходной ток управления |
А |
2,2 |
| 8 |
Минимальный импульсный выходной ток управления |
мА |
6 |
| 9 |
Время нарастания мощности нагрузки от нуля до
максимума |
с |
11 |
| 10 |
Время уменьшения мощности нагрузки от максимума до
нуля |
с |
3 |
| 11 |
Допустимое напряжение между цепями управления
тиристорами соседних каналов |
В |
1500 |
Открыть паспорт на изделие
|
|
