ББП20-12(Б), ББП20-24(Б) |
Назначение
Бесперебойный блок питания применяется для питания
устройств, которые должны быть запитаны постоянно, даже при
отключении сетевого напряжения (например: охранные системы,
домофоны, системы связи и т.д.).
Устройство выпускается в трех конструктивных вариантах
исполнения:
- вариант №1 - законченное изделие в металлическом боксе с
местом под резервный аккумулятор
- вариант №2 - в виде настроенной платы с клеммами под винт
для совместного использования в составе с другими
радиоэлектронными блоками;
- вариант №3 - в виде настроенной платы со штырями для
монтажа в "материнскую" плату.
Каждый конструктивный вариант блока выпускается в двух
электрических модификациях - "12В" и "24В".
|
 |
Функциональные возможности
- Защита от превышения и от понижения входного
напряжения;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора
(предохранитель 5А);
- автоматическое зарядное устройство с режимом
стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе
блока от АК);
- светодиодная индикация режимов работы (зеленый - работа
блока от сети, желтый - наличие выходного напряжения,
красный - заряд аккумулятора).
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения для модификаций |
| - 12В |
-24В |
| 1 |
Входное напряжение |
В |
~155…~245 |
| 2 |
Выходное напряжение |
В |
13,2 |
26,4 |
| 3 |
Общая нестабильность |
% |
5 |
| 4 |
Выходной ток ном. |
A |
1,0 |
0,4 |
| 5 |
Выходной ток max. |
А |
1,4 |
0,6 |
| 6 |
Ток заряда АК |
A |
0,30-0,40 |
| 7 |
Напряжение заряда АК |
В |
13,5-13,8 |
27,0-27,6 |
| 8 |
Напряжение отсечки АК |
В |
10,5-11,0 |
21,0-22,0 |
| 9 |
tC диапазон |
C |
0...+45 |
| 10 |
Режим работы |
|
долговременный |
| 11 |
Габаритные размеры |
мм |
a) 200х168х75
б) 55х55х35
в) 55x65x35 |
Открыть паспорт на изделие |

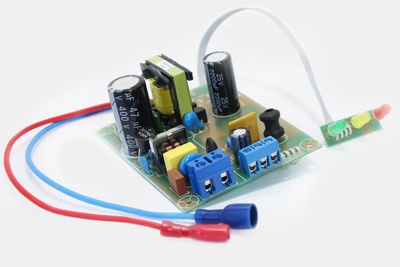

ББП30Л-12(Б), ББП30Л-24(Б) |
Назначение
Бесперебойный блок питания «ББП30Л-12» применяется для
питания устройств, которые должны быть запитаны постоянно,
даже при отключении сетевого напряжения (например: охранные
системы, домофоны, системы связи и т.д.).
Устройство выпускается в трех конструктивных вариантах
исполнения:
- вариант №1 - законченное изделие в металлическом боксе с
местом под резервный аккумулятор
- вариант №2 - в виде настроенной платы с клеммами под винт
для совместного использования в составе с другими
радиоэлектронными блоками;
Каждый конструктивный вариант блока выпускается в двух
электрических модификациях - "12В" и "24В".
|
 |
Функциональные возможности
- Защита от превышения и от понижения входного
напряжения;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора
(предохранитель 5А);
- автоматическое зарядное устройство с режимом
стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе
блока от АК);
- светодиодная индикация режимов работы (зеленый - работа
блока от сети, желтый - наличие выходного напряжения,
красный - заряд аккумулятора).
- Транзисторный выход - наличие сети (открытый коллектор).
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения для модификаций |
| - 12В |
-24В |
| 1 |
Входное напряжение |
В |
~155…~245 |
| 2 |
Выходное напряжение |
В |
12/10,5…13,8 |
24/21…27,6 |
| 3 |
Общая нестабильность |
% |
5 |
| 4 |
Выходной ток ном. |
A |
2,0 |
1,0 |
| 5 |
Выходной ток max. |
А |
2,2 |
1,1 |
| 6 |
Ток заряда АК |
A |
0,30…0,40 |
0,30…0,40 |
| 7 |
Напряжение заряда АК |
В |
13,5-13,8 |
27,0-27,6 |
| 8 |
Напряжение отсечки АК |
В |
10,0-11,0 |
20,0-22,0 |
| 9 |
tC диапазон |
C |
0…+45 |
| 10 |
Режим работы |
|
долговременный |
| 11 |
Габаритные размеры |
мм |
а)200х168х75(Б)
б)85х65х35
|
Открыть паспорт на изделие |
ББП50-12М(Б, БМ), ББП50-24М(Б) |
Назначение
Бесперебойный блок питания «ББП50-12М» применяется для
питания устройств, которые должны быть запитаны постоянно,
даже при отключении сетевого напряжения (например: охранные
системы, домофоны, системы связи и т.д.).

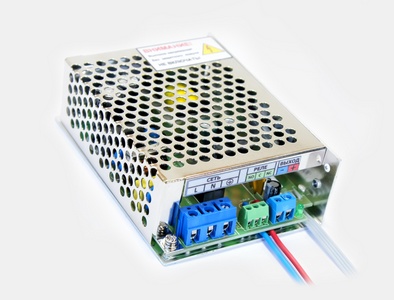

Устройство выпускается в виде настроенной платы в
металлическом корпусе для совместного использования в составе
с другими радиоэлектронными блоками
|
 |
Функциональные возможности
- Защита от превышения и от понижения входного
напряжения;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора
(предохранитель 5А);
- автоматическое зарядное устройство с режимом
стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе
блока от АК);
- светодиодная индикация режимов работы (зеленый - работа
блока от сети, желтый - наличие выходного напряжения,
красный - заряд аккумулятора).
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения для модификаций |
| - 12В |
-24В |
| 1 |
Входное напряжение |
В |
~155…~245 |
| 2 |
Выходное напряжение |
В |
12/10,5…13,8 |
24/21…27,6 |
| 3 |
Общая нестабильность |
% |
5 |
| 4 |
Выходной ток ном. |
A |
3,0 |
1,5 |
| 5 |
Выходной ток max. |
А |
3,5 |
1,8 |
| 6 |
Ток заряда АК |
A |
0,70…0,80 |
0,35…0,40 |
| 7 |
Напряжение заряда АК |
В |
13,5-13,8 |
27,0-27,6 |
| 8 |
Напряжение отсечки АК |
В |
10,5-11,0 |
21,0-22,0 |
| 9 |
tC диапазон |
C |
0…+45 |
| 10 |
Режим работы |
|
долговременный |
| 11 |
Габаритные размеры |
мм |
110х78х35
200х168х75(БМ)
252x222x80 (Б)
|
Открыть паспорт на изделие |
ББП50Л-12(Б), ББП50Л-24(Б) |
Назначение
Бесперебойный блок питания применяется для питания устройств, которые
должны быть запитаны постоянно, даже при отключении сетевого напряжения
(например: охранные системы, домофоны, системы связи и т.д.).
Устройство выпускается в двух конструктивных вариантах исполнения:
- законченное изделие в металлическом боксе с местом резервный АК;
- в виде настроенной платы с клеммами под винт для использования в составе с другими радиоэлектронными;
|
 |
Функциональные возможности
- Защита от превышения и от понижения входного
напряжения;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора
(предохранитель 5А);
- автоматическое зарядное устройство с режимом
стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе
блока от АК);
- светодиодная индикация режимов работы (зеленый - работа
блока от сети, желтый - наличие выходного напряжения,
красный - заряд аккумулятора).
- Транзисторный выход- наличие сети(открытый коллектор).
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения для модификаций |
| - 12В |
-24В |
| 1 |
Входное напряжение |
В |
~155…~245 |
| 2 |
Выходное напряжение |
В |
12/10,5…13,8 |
24/21…27,6 |
| 3 |
Общая нестабильность |
% |
5 |
| 4 |
Выходной ток ном. |
A |
3,0 |
1,5 |
| 5 |
Выходной ток max. |
А |
3,2 |
1,6 |
| 6 |
Ток заряда АК |
A |
0,3…0,4 |
| 7 |
Напряжение заряда АК |
В |
13,5-13,8 |
27,0-27,6 |
| 8 |
Напряжение отсечки АК |
В |
10,5-11,0 |
21,0-22,0 |
| 9 |
tC диапазон |
C |
0…+45 |
| 10 |
Режим работы |
|
долговременный |
| 11 |
Габаритные размеры |
мм |
200х168х75 (Б)
100х65х35
|
Открыть паспорт на изделие |
ББП75И-12(Б), ББП75И-24(Б)
ББП100И-12(Б), ББП100И-24(Б)
ББП125И-12(Б), ББП125И-24(Б)
|
|
Назначение
Блоки бесперебойного питания данной серии предназначены
для питания постоянным напряжением 12В или 24В (в зависимости
от модификации) устройств, которые должны быть запитаны
постоянно, даже при отсутствии сетевого напряжения (например:
охранные системы, системы видеонаблюдения, системы контроля
доступа, системы связи и т.д.). Главной отличительной
особенностью ББП данных серий является наличие встроенного микропроцессора с алгоритмом управления
режимами работы и контроля аккумулятора резервного питания.
Устройство выпускается в виде настроенной платы в
металлическом корпусе или в металлическом боксе (модификация Б) с местом под
аккумулятор.
|
|
Функциональные возможности
- Микропроцессорное управление режимами:
- автоматическое переключение «сеть-резерв» и обратно;
- мониторинг состояния аккумулятора;
- заряд аккумулятора в режиме стабилизации тока;
- защита аккумулятора от глубокого разряда;
- светодиодная индикация режимов работы;
- дополнительный релейный выход – «наличие сети»;
- защита от повышенного и от пониженного входного напряжения (электронная + предохранитель);
- защита от перегрева (электронная).
- защита от короткого замыкания в нагрузке (электронная + предохранитель);
- защита от неправильного подключения аккумулятора;
|
|
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения для модификаций |
Примечание |
| ББП75И |
ББП100И |
ББП125И |
| 12В |
24В |
12В |
24В |
12В |
24В |
| 1 |
Входное напряжение |
В |
~150…~250 |
|
| 2 |
Выходное напряжение |
В |
12,5 |
25 |
12,5 |
25 |
12,5 |
25 |
При работе от сети |
| 10,5...13,8 |
21...28 |
10,5...13,8 |
21...28 |
10,5...13,8 |
21...28 |
При работе от АК |
| 3 |
Общая нестабильность |
% |
5 |
При работе от сети |
| 4 |
Выходной ток ном. |
A |
4,0 |
2,0 |
5,0 |
2,5 |
8,0 |
4,0 |
|
| 6 |
Напряжение заряда АК |
В |
13,8 |
27,6 |
13,8 |
27,6 |
13,8 |
27,6 |
±5% |
| 6 |
Ограничение тока заряда АК |
A |
0,7 |
0,4 |
1,2 |
0,7 |
1,8 |
1,2 |
|
| 8 |
Напряжение отсечки АК |
В |
10,0...10,5 |
20,0...21,0 |
10,0...10,5 |
20,0...21,0 |
10,0...10,5 |
20,0...21,0 |
|
| 9 |
Температурный диапазон |
у |
0...+45 |
|
| 10 |
Режим работы |
|
долговременный |
|
| 11 |
Габаритные размеры |
мм |
129х98х38 |
129х98х38 |
129х98х38 |
Собственно сам блок |
| 11 |
Масса, не более |
кг |
0,4 |
0,5 |
0,6 |
| 11 |
Габаритные размеры |
мм |
252х222х80 |
290х275х105 |
290х275х105 |
Вариант «в боксе» |
| 11 |
Масса, не более |
кг |
1,7 |
2,3 |
2,3 |
Открыть паспорт на изделие
|
ББП150И-12(Б), ББП150И-24(Б) |
|
Назначение
Блоки бесперебойного питания данной серии предназначены
для питания постоянным напряжением 12В или 24В (в зависимости
от модификации) устройств, которые должны быть запитаны
постоянно, даже при отсутствии сетевого напряжения (например:
охранные системы, системы видеонаблюдения, системы контроля
доступа, системы связи и т.д.). Главной отличительной
особенностью ББП данных серий является наличие встроенного микропроцессора с алгоритмом управления
режимами работы и контроля аккумулятора резервного питания.
Устройство выпускается в виде настроенной платы в
металлическом корпусе или в металлическом боксе (модификация Б) с местом под
аккумулятор.
|
|
- Микропроцессорное управление режимами:
- автоматическое переключение «сеть-резерв» и обратно;
- мониторинг состояния аккумулятора;
- заряд аккумулятора в режиме стабилизации тока;
- защита аккумулятора от глубокого разряда;
- светодиодная индикация режимов работы;
- дополнительный релейный выход – «наличие сети»;
- защита от повышенного и от пониженного входного напряжения (электронная + предохранитель);
- защита от перегрева (электронная).
- защита от короткого замыкания в нагрузке (электронная + предохранитель);
- защита от неправильного подключения аккумулятора;
|
Технические характеристики
| № п/п |
Наименование параметра |
Ед. изм. |
Значения для модификаций |
Примечание |
| ББП150И |
| 12В |
24В |
| 1 |
Входное напряжение |
В |
~150…~250 |
| 2 |
Выходное напряжение |
В |
12,5 |
25 |
При работе от сети |
| 10,5...13,8 |
21...28 |
При работе от АК |
| 3 |
Общая нестабильность |
% |
5 |
При работе от сети |
| 4 |
Выходной ток ном. |
A |
10,0 |
5,0 |
|
| 9 |
Температурный диапазон |
у |
0...+45 |
|
| 10 |
Режим работы |
|
долговременный |
|
| 11 |
Габаритные размеры |
мм |
160х100х85 |
Собственно сам блок |
| 11 |
Масса, не более |
кг |
|
| 11 |
Габаритные размеры |
мм |
290х275х105 |
Вариант «в боксе» |
| 11 |
Масса, не более |
кг |
|
Открыть паспорт на изделие
|
ББП в боксе |
Бесперебойные блоки питания могут конструктивно выпускаться

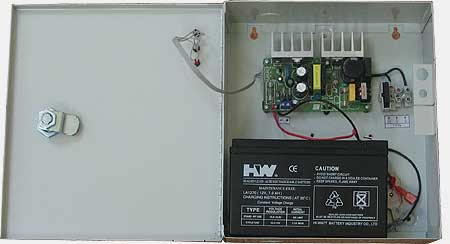

как законченное изделие в металлическом боксе с открывающейся передней крышкой с местом под резервный АК.
Cветодиодная индикация работы блока выведена на переднюю панель.

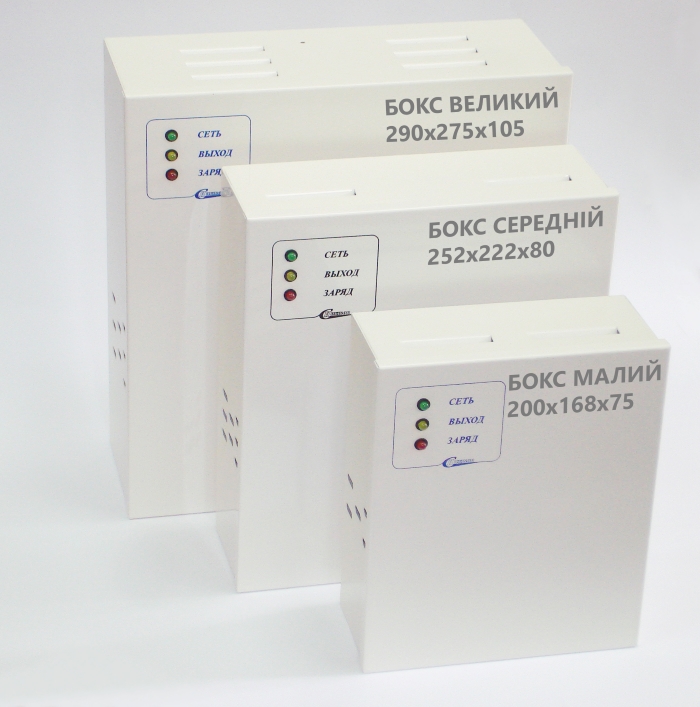

Применяются 3 варианта боксов - малый (200 х 168 х 75), средний (252 х 222 х 80), большой (290 х 275 х 105).
Стандартные варианты ББП в боксе приведены в описании каждого блока.
По требованию заказчика возможна комплектация ББП боксом нестандартного варианта.
|
 |
|
|
